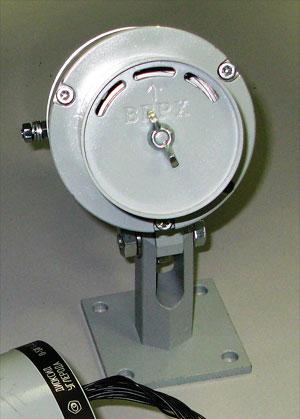

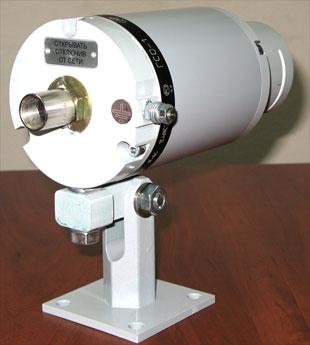

Стационарный газоанализатор ГСО-1
Диапазон рабочих температур датчиков от минус 40 до 85о С (от минус 60 до + 85°С по спец.заказу).
Степень защиты корпуса датчиков IP66 по ГОСТ 14254-96.
Питание датчиков - осуществляется от источника постоянного тока
напряжением
24 В, допустимый диапазон от 18 до 32 В.
Газоанализатор предназначен для измерения объемной доли метана CH4, или пропана C3H8, или диоксида углерода CO2 в воздухе рабочей зоны и выдачи сигнализации о превышении установленных значений порогов сигнализации.
Выходные сигналы. Измеряемая концентрация выдается в виде унифицированного выходного сигнала 4-20 мА, а также в цифровой форме по стандартному каналу связи RS-485 (ModBus).
Область применения – взрывоопасные зоны помещений и наружных установок вблизи технологического оборудования насосных станций магистральных газо- и нефтепроводов, резервуарных парков, наливных эстакад и т.д. согласно ГОСТ Р 51330.9-99 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Совмещение функций.Совмещает в себе функции датчика и устройства
для непосредственного управления системами аварийной защиты.
Принцип действия газоанализатора – оптический абсорбционный. Для работы газоанализатора не требуется наличия в атмосфере кислорода или других газов. Газоанализатор не чувствителен к присутствию в атмосфере кислорода, азота, окиси углерода, аммиака, сероводорода и др.
Взрывозащита. Датчики ГСО-1 имеют взрывозащищенное исполнение с видом взрывозащиты "взрывонепроницаемая оболочка" по ГОСТ Р 51330.1-99, маркировка 1ExdIICT4 Х.
Время установления показаний не более 10 с.
Способ отбора пробы - диффузионный.
Поставка. ГСО-1 поставляется как отдельно, так и с пороговыми устройствами стандартного конструктива 3x19", предназначенного для встраивания в стойку 482x266x132 мм.
Использование в экстремальных условиях. Используется в производственных помещениях, где установлено технологическое оборудование, которое при работе нагревается до высоких температур (турбины, насосы) или высокие температуры являются следствием климатических условий.
Метрологические характеристики датчиков:
|
Вид датчика |
Диапазон измерений |
Погрешность |
|
Оптический СО2 |
0 – 5 % об.д. |
±(0,02+0,08Сизм) |
|
Оптический СН4 |
0 – 4,4 % об.д. (0 – 100% НКПР) |
±(0,1+0,05Сизм) |
|
Оптический С3Н8 |
0 –1,7 % об.д. . (0 – 100% НКПР) |
±(0,04+0,05Сизм) |
Сертификация
• Сертификат (взрывобезопасность) РОСС RU.ГБ05.В02626 выдан 24.02.2009 срок - до 24.02.2012
• Сертификат об утверждении типа средств измерений RU.C.31.001.A №35292 от 02.09.2009г.
• Разрешение на применение Федеральной службы по экологическому,
технологическому и атомному надзору на взрывоопасных объектах на
территории России № РРС 00-34123 выдан 05.05.2009 срок действия до
05.05.2014
Сделать заказ и запросить дополнительную информацию по ГСО-1 Вы можете здесь.
