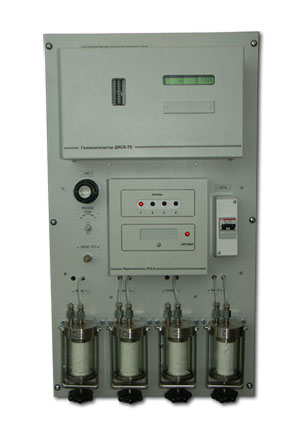

Блок контроля утечек водорода БКУВ
Предназначен для контроля утечек водорода в полости электрогенератора с водородным охлаждением.Может применяться для анализа довзрывоопасныхконцентраций водорода в воздухе рабочей зоны.
Блок БКЧВ обеспечивает:
Анализ утечек водорода от 4 точек контроля с выдачей аналоговых сигналов 0-5,или 4-20 мА о текущей концентрации Н2, а также сигналов о достижении установленных пороговых значений . Выдачу сигнала о номере работающего канала в визуальном виде - на панелигазового переключателя, в дискретном виде - во внешние цепи Очистку анализируемого газа на фильтрах тонкой очистки ФПЦ-2 с визуальным контролем загрязнения фильтрующих элементов по четырем независимым каналам. Коммутацию четырех линий отбора пробы на один газоанализатор. Транспортировку газовой пробы от 4 точек контроля.
Состав блока:
1. Термокондуктометрический газоанализатор ДИСК-ТК шкала измерения 0-1%, 0-2% Н2 в воздухе или 0-1,0-2, 0-3, 0-5% Н2в N2, для контроля утечек водорода в полости генератора -1шт.2.Четырёхканальный газовый переключатель ПГК-4-1шт.3. Побудитель расхода газа ПМЭ-10-4012, для транспортировки пробы -1шт.4. Блок фильтрации БФ-4 четырёхканальный для очистки газовой пробы по четырем независимым линиям от паров и капель масла, влаги, пыли -1шт.5. Блок регулирования расхода газа в комплекте с контрольным фильтром ФК.6. Панель монтажная.
Технические харктеристики
|
Контролируемый компонент |
водород (Н2); |
|
Количество точек контроля |
4 |
|
Диапазон измерений |
(0-1),(0-2) % об.Н2 в воздухе (0-1)(0-2)(0-5) % об.в азоте |
|
Пределы основной приведенной погрешности |
±4% |
|
Выходные сигналы: |
|
|
аналоговые |
(0-5)mA при сопротивлении нагрузки не более 2,5 кОм; (4-20)mA при сопротивлении нагрузки не более 500кОм; |
|
цифровые |
Показания встроенного дисплея газоанализатора; |
|
Дискретные |
«сухие» переключающие контакты; |
|
Сигнализация: |
|
|
Количество независимых порогов срабатывания |
2 |
|
Диапазон значений порогов осрабатывания |
(5-100) % диапазона измерений; |
|
Параметры коммутируемых сигналов: |
|
|
постоянного тока |
до 0,1 А при напряжении 220 В; |
|
переменного тока |
до 0,3 А при напряжении 220 В; |
|
Выходные сигналы переключателя ПГК-4 -идентифицирует номер контролируемого измерительного канала |
|
|
Количество дискретных сигналов |
4 |
|
Коммутируемый сигнал |
ком maх = ± 60; ком maх = 250 mA |
|
Напряжение и частота питания |
(~220+22/-33) В, (50±1) Гц; |
|
Потребляемая мощность, не более |
95 ВА; |
|
Габаритные размеры |
483х850х235 |
|
Масса, не более |
30 кг. |
