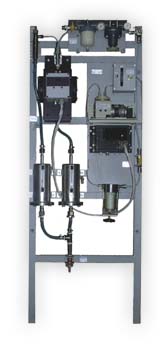

Предназначен для подготовки пробы газа, содержащей большое количество газообразной влаги без потери анализируемых компонентов. В комплекте с зондом и обогреваемой импульсной линией обеспечивает подготовку газа на высокозапыленных средах.

Функциональные возможности

• защита анализаторов от залива капельной влагой

• отделение и сбор конденсата с последующим ручным или автоматическим сливом.

• очистка анализируемого газа от механических примесей

• транспортировка пробы.

• обратная ручная продувка.

• очистка продувочного газа от механических примесей, стабилизация и регулирование его давления.

Состав блока БПГ-9

• монтажная рама

• каплеотбойник

• термоэлектрический холодильник ТЭХЛ

• сборники конденсата СК

• фильтр тонкой очистки ФПЦ2 - 03

• блок подготовки продувочного газа

• побудитель расхода газа ПМЭ-5-3006

• индикатор расхода газа ИР

• штуцерно-ниппельные соединения

Наименование

Значения параметра

На входе

На выходе

температура

до 200^оС

влагосодержание

до 40% об.

Регулируется от точки росы +5^одо точки росы +15^оС

давление

От разрежения 0,1кгс/см²до избыточногодавления 1кгс/см²

Избыточное давление - 0,2 кгс/см²

расход

до 120 л/ч

механические примеси

до 100 мг/м³

до 1 мг/м³

габаритные размеры

1800 х 600 х 300
