Предназначен для регулирования и стабилизации расхода и давления анализируемого газа перед подачей на термомагнитные, термокондуктометрические и оптико-абсорбционные газоанализаторы.

Функциональные возможности

• регулирование и стабилизация расхода анализируемого газа.

• регулирование и стабилизация давления анализируемого газа.

• визуальный контроль качества очистки подаваемой на газоанализатор газовой смеси.

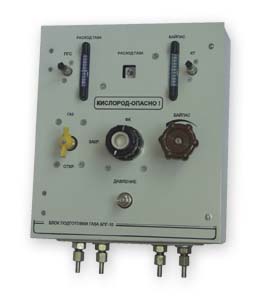

Состав блока БПГ-10

• шкаф монтажный

• вентиль тонкой регулировки ВТР

• стабилизатор давления САД - 307

• стабилизатор расхода СРГ - 23

• индикаторы расхода ИР

• фильтр контрольный ФК

• штуцерно-ниппельные соединения

Наименование

Значения параметра

На входе

На выходе

температура

5-50^оС

влагосодержание

меньше точки росы

давление

избыточное 0,2 - 5,1 кгс/см²

избыточное 0,1 - 0,3 кгс/см²

расход

до 40 - 130 л/ч

до 5 - 24 л/ч

механические примеси

до 100 мг/м³

до 1 мг/м³

габаритные размеры

420 х 310 х170
