Предназначен для подготовки пробы газа от топливосжигающих установок различного типа. Разработан, как универсальное средство пробоподготовки для работы с газоанализаторами любого типа.

Функциональные возможности

• отделение и сбор конденсата с последующим ручным или автоматическим сливом

• очистка анализируемого газа от механических примесей

• транспортировка пробы газа

• обратная ручная продувка импульсных линий

• очистка продувочного газа от механических примесей, регулирование и стабилизация его давления

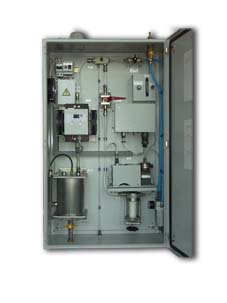

Состав блока БПГ-16

• шкаф монтажный

• термоэлектрический холодильник ТЭХЛ

• сборник конденсата большого объема с клапаном автоматического слива

• фильтр тонкой очистки ФПЦ 2-03

• побудитель расхода газа ПМЭ 10 - 4006

• блок подгототовки продувочного воздуха

Наименование

Значения параметра

На входе

На выходе

температура

до 200^оС

влагосодержание

до 40% об.

Регулируется от точки росы +5^одо точки росы +15^оС

давление

От разрежения 0,1кгс/см²до избыточногодавления 1кгс/см²

Избыточное давление - 0,2 кгс/см²

расход

до 120 л/ч

механические примеси

до 100 мг/м³

до 1 мг/м³

габаритные размеры

1000 х 600 х 250
