Предназначен для подготовки пробы газа в системах газового анализа используемых в нефтеперерабатывающей и нефтехимической промышленности.Выполнен во взрывобезопасном исполнении для установки в помещениях категории В1-А. Конфигурация блока позволяет эффективно очищать анализируемый газ от тяжелых углеводородных соединений и паров воды.

Функциональные возможности

• отделение и сбор конденсата с последующим ручным сливом.

• очистка анализируемого газа от паров и аэрозолей углеводородных соединений.

• очистка газа от механических примесей.

• регулирование и стабилизация расхода и давления анализируемого газа.

• транспортирование газовой пробы.

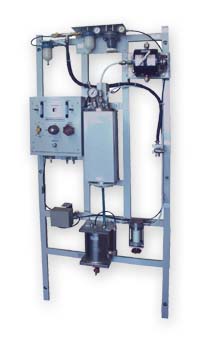

Состав блока БПГ-33

• монтажная рама

• обогреваемый паром коммутационный вентиль с фланцем для присоединения обогреваемого трубопровода.

• вихревой воздушный холодильник ХПР

• сборник конденсата большого объема

• фильтр тонкой очистки ФПЦ 2-03

• пневматический побудитель расхода газа ПМП

• блок подготовки газа БПГ 10

• блок подготовки питающего воздуха

• штуцерно-ниппельные соединения.

Наименование

Значения параметра

На входе

На выходе

температура

до 200^оС

влагосодержание

до 40% об.

Регулируется от точки росы +5^одо точки росы +15^оС

давление

От разрежения 0,1кгс/см²до избыточногодавления 1кгс/см²

Избыточное давление - 0,2 кгс/см²

расход

до 120 л/ч

габаритные размеры

1800 х 1000 х 300

Параметры питающего воздуха

Давление

3-6 кгс/см²

Расход

7 м³/ч
