Газоанализатор на СО в воздухе рабочей зоны ЕН1000
Контроль СО в воздухе рабочей зоны. Газоанализатор предназначен для измерения массовой концентрации оксида углерода (СО) в воздухе рабочей зоны и сигнализации о превышении двух заданных уровней концентрации оксида углерода.

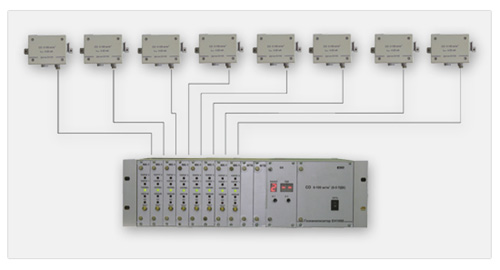

Газоанализатор ЕН1000 сконструирован по модульному принципу и состоит из первичного преобразователя (датчика) ЕН100, блока сигнализации БС и линий связи между датчиками и БС. Количество каналов измерения от 1 до 8.
|
Исполнение газоанализатора |
Составные части газоанализатора |
Количество каналов (датчиков) |
Вид монтажа блока сигнализации |
|
|
Датчик |
Блок сигнализации |
|||
|
EH1000 |
EH100 |
EH001 |
1-8 |
настенный |
|
EH1000-01 |
EH100 |
EH001-01 |
1-8 |
щитовой |
|
EH1000-02 |
EH100 |
EH001-02 |
1-4 |
настенный |
|
EH1000-03 |
EH100 |
EH001-03 |
1-4 |
щитовой |
|
Диапазон измерений по каждому каналу |
от 0 до 100 мг/м3 (от 0 до 5 ПДК) |
|
Основная приведенная погрешность не превышает |
± 25% |
|
Выходные сигналы |
аналоговый 4-20 мА;интерфейс RS232 или RS485 (по отдельному заказу);отображение текущей концентрации и номера канала на цифровом дисплее блока БС. |
|
Выходными сигналами каждого измерительного канала являются световой сигнал “НОРМА”, включающийся при отсутствии пороговых сигналов, и световые сигналы “ПОРОГ 1”, “ПОРОГ 2”, включающиеся при превышении входным сигналом соответствующих пороговых уровней, а также сигналы типа “сухой контакт”: “НОРМА”, “ПОРОГ 1”, “ПОРОГ 2”, дублирующие световые сигналы. |
|
|
Линия связи между блоком БС и датчиком |
до 1000 м. |
|
Время задержки включения выходного сигнала |
не более 5 с. |
|
Возможно кратковременное увеличение содержания оксида углерода до значения |
500 мг/м3 |
|
Запыленность воздуха в месте установки датчика может достигать значения |
5 г/м3 |
|
Датчик газоанализатора относится к взрывобезопасному оборудованию по ГОСТ 12997-84, предназначен для установки во взрывоопасных зонах производственных помещений класса 1 по ГОСТ Р 51330.0-99 и имеет маркировку взрывозащиты “1ExibIICT3” в соответствии с ГОСТ Р 51330.0-99 и ГОСТ Р 51330.10-99.Блок сигнализации имеет входные искробезопасные цепи уровня “ib”, маркировку взрывозащиты ”[Exib]II”. |
|
|
Датчик может работать при температуре окружающей среды |
от -20 до +70оС. |
|
Блок сигнализации предназначен для установки в операторском помещении вне взрывоопасных зон при следующих параметрах окружающей среды: |
|
|
- температура окружающего воздуха |
(+5 ... +50)оС |
|
- относительная влажность не более |
80% при 35оС и более низких температурах без конденсации влаги |
|
- синусоидальная вибрация в диапазоне частот |
от 10 до 55 Гц с амплитудой смещения не более 0,1 мм |
|
- отсутствие агрессивных примесей |
|
|
Время выхода газоанализатора на режим |
не более 30 мин. |
|
Средняя наработка на отказ |
не менее 10000 ч. |
|
Полный срок службы |
не менее 10 лет |
Сделать заказ и запросить дополнительную информацию по ЕН1000 Вы можете здесь.
