Зонды пробоотборные ЗП 7-1, ЗП 8-1
Предназначены для отбора анализируемого газа из точки контроля и очистки его от механических примесей, обеспечения представительности пробы.

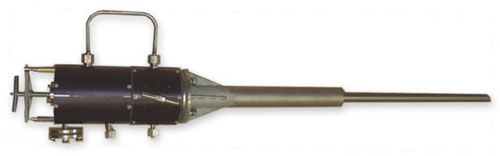

Проботборный зонд ЗП 7-1

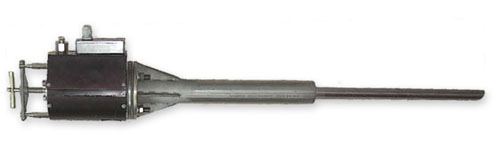

Проботборный зонд ЗП 8-1
Изготовлены в коррозионностойком, жаропрочном исполнении. Для предотвращения выпадения конденсата зонд ЗП7-1 имеет паровую, зонд ЗП8-1 электрическую нагревательную рубашку.В конструкции зондов предусмотрена возможность обратной воздушной или азотной продувки фильтрующего элемента и пылеосадительной камеры.Предназначены для установки в любые типы газоходов: металлические, футерованные, кирпичные и т.д.
Описание работы
Зонды устанавливаются “по потоку”, под углом к осевой линии газохода. Работают в двух режимах:Режим отбора пробы - анализируемый газ поступает в погруженную часть зонда и далее в камеру с установленным в ней, фильтром грубой очистки. Оба объема выполняют функцию пылеосадительных камер - крупные фракции пыли осаждаются на их поверхности. Далее газ, пройдя очистку на керамическом или металлокерамическом фильтре поступает в импульсную линию.Режим продувки - с заданным интервалом времени на выход зонда подается воздух или азот с давлением выше чем в газоходе, происходит очистка фильтрующего элемента и пылеосадительных камер,- отфильтрованная пыль выдувается обратно в газоход.
Технические характеристики
|
Параметры анализируемого газа: |
|
|
- температура в газоходе |
до 1300оС |
|
- давление избыточное |
до 5 кгс/см2 |
|
- разряжение |
до 0,2 кгс/см2 |
|
- расход не более |
200 л/ч |
|
- содержание механических примесей |
до 100 г/м3 |
|
Степень очистки |
99% |
|
Температура нагрева корпуса зонда |
|
|
ЗП7-1 |
129-160oС |
|
ЗП8-1 |
200oС |
|
Параметры пара обогревающего зонд 3П7-1 |
|
|
- температура |
129-160oС |
|
- расход не более |
1,5 м3/ч |
|
Параметры электропитания обогревателя зонда 3П8-1 |
|
|
- напряжение |
220 +22/-33 В |
|
- потребляемая мощность |
200 ВА |
|
Габаритные размеры |
|
|
3П7-1 |
319х1410 мм |
|
3П8-1 |
227х1289 мм |
|
Масса |
|
|
3П7-1 |
12 кг |
|
3П8-1 |
8 кг |
|
Материалы основных частей зонда - погруженная часть зонда - корпус зонда - фильтрующий элемент |
сталь ХН78Т (до 1100 град.C)сталь ХН45Ю (до 1300 град.С)сталь 12х18Н10Ткерамика, металлокерамика Х18Р9Т |
Сделать заказ и запросить дополнительную информацию по ЗП 7-1, ЗП 8-1 Вы можете здесь.
