Побудители расхода газа ПМЭ, ПМП, ПЭП
Предназначены для транспортировки пробы газа в системах газового анализа.

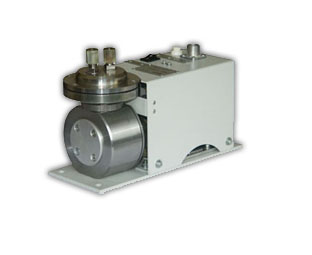

ПОБУДИТЕЛЬ РАСХОДА ГАЗА ПМЭ-10-4012
|
 |
Принцип действия - мембранный, клапанный с приводом от электродвигателя переменного тока. |
Технические характеристики
|
Производительность при создаваемом перепаде давления 39,2 кПа ( 4000 мм вод. ст.), не менее |
120 л/ч |
|
Режим работы |
Продолжительный |
|
Условия эксплуатации: |
|
|
- температура окружающего воздуха |
От 5 до 40°C |
|
- относительная влажность окружающего воздуха |
до 80% при +35oС |
|
- атмосферное давление |
(84-106,7) кПа |
|
- синусоидальная вибрация |
От 10 до 55 Гц 0,35 мм |
|
Средний срок службы, не менее |
8 лет |
|
Питание (однофазное) |
45 ВА |
|
потребляемая мощность не более |
(~220+22/-33 В, (50±1) Гц |
|
Габаритные размеры не более |
235х145х90 мм, |
|
Масса не более |
5 кг |
-
Изготовлен в агрессивно стойком исполнении, устойчив к парам сернойи азотной кислоты.
-
В побудителе ПМЭ-10-4012 применена полипропиленовая, армированная углепластиком мембрана,обладающая большим (не менее года) ресурсом работы.
-
Кривошипно-шатунный механизм насосной группы развязан с валом двигателя и опирается на необслуживаемые подшипники качения. Такая компоновка обладает высокой степенью надежности и исключает необходимость частого обслуживания.

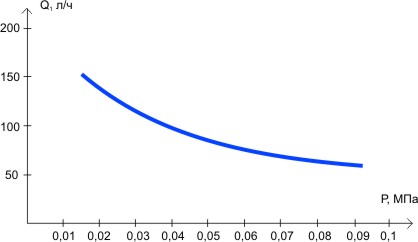

Градуировочная характеристика побудителя по воздуху,приведенная к 20° С и атмосферному давлению 760 мм рт. ст.

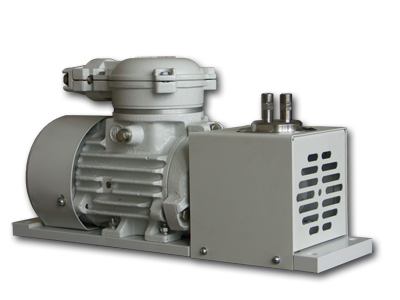

ПОБУДИТЕЛЬ РАСХОДА ГАЗА ПМЭ-11 ВЗРЫВОЗАЩИЩЕННЫЙ
|
 |
Принцип действия - мембранный, однокамерный с приводом от асинхронного электродвигателя. |
Технические характеристики
|
Производительность при создаваемом перепаде давления 39,2 кПа ( 4000 мм вод. ст.), не менее |
120 л/ч |
|
Режим работы |
Продолжительный |
|
Условия эксплуатации: |
|
|
- температура окружающего воздуха |
От 5 до 40°C |
|
- относительная влажность окружающего воздуха |
до 80% при +35oС |
|
- атмосферное давление |
(84-106,7) кПа |
|
- синусоидальная вибрация |
От 10 до 55 Гц 0,35 мм |
|
Средний срок службы, не менее |
8 лет |
|
Питание (трехфазное) |
380 В(50±1) Лц |
|
потребляемая мощность не более |
250 ВА |
|
Габаритные размеры не более |
445х150х90 мм, |
|
Масса не более |
25 кг |
|
Маркировка взрывозащиты |
2ЕxdeIICT4 |
-
Изготовлен в агрессивно стойком исполнении, для работы с газообразными продуктами нефтехимии,нефтегазопереработки, химии.
-
Побудитель имеет маркировку взрывозащиты 2ЕxdeIICT4 , соответствует требованиям ГОСТ Р 51330, 0-99 (МЭК 60079-0-98), ГОСТ Р 51330. 1-99, ГОСТ Р 51330.8-99 и может быть установлен во взрывоопасных зонах производствнных помещений в соответствии с маркировкой взрывозащиты, ГОСТ Р 5133.0-99, ГОСТ Р 51330. ГОСТ Р 51330.8-99, гл. 7.3 ПУЭ и другими директивными документами, регламентирующими применение электрооборудования во взрывоопасных зонах.
ПОБУДИТЕЛЬ РАСХОДА ГАЗА ПМЭ-9-4012
|
 |
Принцип действия - мембранный, клапанный с приводом от электродвигателя переменного тока. |
Технические характеристики
|
Производительность при перепаде давления 4000 мм вод. ст. |
120 л/ч |
|
Условия эксплуатации: |
|
|
- температура |
(5-50)oС |
|
- относительная влажность |
до 80% при +35oС |
|
- атмосферное давление |
(84-106,7) кПа |
|
Напряжение питания, потребляемая мощность |
~220 В, 45 ВА |
|
Габаритные размеры, масса |
(235х145х90) мм, 3 кг |
-
Изготовлен в коррозионностойком исполнении.
-
Побудитель расхода ПМЭ-9-4012 создает избыточное давление “после себя” или разряжение “до себя”, а также одновременно избыточное давление “после себя” и разряжение “до себя” в пределах создаваемого им перепада.
-
Газовая смесь, транспортируемая побудителем, не должна вызывать коррозию стали 12Х18Н10Т, фторопласта 4МБ и резины ИРП1314.
-
По защищенности от воздействия окружающей среды побудитель расхода ПМЭ-9-4012 имеет обыкновенное исполнение
ПОБУДИТЕЛЬ РАСХОДА ГАЗА ПМЭ-5-3006
|
 |
Принцип действия - мембранный, клапанный с приводом от электродвигателя переменного тока. |
Технические характеристики
|
Производительность при перепаде давления 2000 мм вод. ст. |
60 л/ч |
|
Условия эксплуатации: |
|
|
- температура |
(5-50)oС |
|
- относительная влажность |
до 80% при +35oС |
|
- атмосферное давление |
(84-106,7) кПа |
|
- синусоидальная вибрация |
(10-55) Гц, 0,35 мм |
|
Напряжение питания, потребляемая мощность |
~220 В, 45 ВА |
|
Габаритные размеры, масса |
(235х147х90) мм, 3 кг |
-
Побудитель расхода ПМЭ-5-3006 создает избыточное давление “после себя” или разряжение “до себя”, а также одновременно избыточное давление “после себя” и разряжение “до себя” в пределах создаваемого им перепада.
-
Газовая смесь, транспортируемая побудителем, не должна содержать вредные вещества согласно ГОСТ 12.1.007-76. Содержание механических примесей не должно превышать 1 мг/м3 при размере частиц до 20 мкм.
-
По защищенности от воздействия окружающей среды побудитель расхода ПМЭ-5-3006 имеет обыкновенное исполнение по ГОСТ 12997-84.
ПОБУДИТЕЛЬ РАСХОДА МЕМБРАННЫЙ ПНЕВМАТИЧЕСКИЙ ПМП-2-4025
|
 |
Побудитель представляет собой двухкамерный мембранный насос двойного действия с раздельными входами и выходами, приводимый в действие пневмогенератором. Конструкция побудителя позволяет транспортировать два потока различных газов. Предназначен для работы во взрывоопасных помещениях. Технические характеристики
|
ПОБУДИТЕЛЬ РАСХОДА ПЭП-8-4025 ПНЕВМАТИЧЕСКИЙ ЭЖЕКЦИОННОГО ТИПА
|
 |
Действие побудителя основано на просасывании транспортируемого газа благодаря разрежению, создаваемому в области питающего сопла вытекающей из него струей сжатого воздуха. Изготавливается в агрессивностойком исполнении. |
Технические характеристики
|
Производительность по воздуху при перепаде давления 0,4 кгс/см2 |
250 л/ч |
|
Расход воздуха (азота) питания |
1,5 м3/ч |
|
Давление воздуха (азота) питания |
1,4 кгс/см2 |
|
Габаритные размеры |
(240х100х50) мм |
|
Материал, контактирующий с рабочей средой |
фторопласт Ф-40, сталь 12Х18Н10Т |
Сделать заказ и запросить дополнительную информацию по ПМЭ, ПМП, ПЭП Вы можете здесь.
