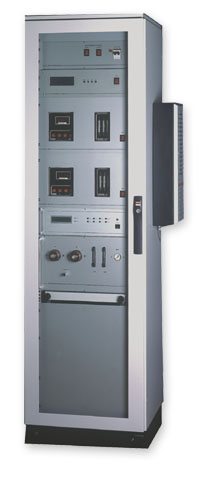

Многоканальный газоаналитический комплекс СГК-10М
Предназначен для измерения NOX, SO2, CO, CO2, O2, (t, P) в любой комбинации. Работающий в автоматическом режиме, СГК-10 рассчитан на анализ газовых смесей любой сложности: большим содержанием пыли, влаги, агрессивными примесями, до и после газоочистки.Строится по модульному принципу и состоит из набора газоанализаторов на требуемые газы с единой системой пробоподготовки. Управление, обработка результатов измерений, связь с периферийными устройствами осуществляется контроллером.Аналитическая часть комплекса состоит из газоанализаторов последнего поколения, в основе работы которых лежат физические методы измерений.
|
NOX -Хемилюминесцентный газоанализатор ЕТ 909-01 |
 |
|
SO2, CO, CO2 -Оптико-абсорбционный газоанализатор КЕДР-1А |
 |
|
O2 - Термомагнитный газоанализатор ГТМК-18 |
 |
Надежность комплекса определяется наличием независимых каналов измерений по каждому газу. В отличие от электрохимических газоанализаторов обладает высокой селективностью, отсутствием перекрестной чувствительности.Для сокращения затрат на приобретение и обслуживание одним комплексом можно осуществлять измерения от нескольких источников выбросов.Газоаналитический комплекс СГК-10 имеет защиту от внешних воздействий IP-54, внутренний объем кондиционирован, что позволяет размещать его в помещениях и на рабочих площадках с высокими запыленностью и температурой.
Технические характеристики
|
Анализируемый компонент |
Диапазон измерений |
Основная приведенная погрешность измерения, % |
|
|
% об. |
мг/м3 |
||
|
CO |
0-0,050-0,10-0,20-0,50-1 |
0-6000-12000-25000-60000-12000 |
±4 |
|
NOx |
0-1400-3500-7000-1400 |
±12 |
|
|
SO2 |
0-0,050-0,10-0,20-0,50-10-2 |
0-15000-30000-60000-150000-300000-60000 |
±5 |
|
CO2 |
0-100-200-30 |
±4 |
|
|
O2 |
0-20-50-100-20 |
±4 |
|
|
Количество каналов измерения |
От 1 до 8 |
|
Выходные сигналы |
0-5, 4-20, мА, RS485 |
|
Отображение информации |
цифровой графический дисплей |
|
Электропитание |
220 В |
|
Габаритные размеры |
2000 х 600 х 600 мм |
|
Масса |
200 кг |
Настройка и управление комплексом СГК-10 осуществляется блоком обработки информации БОИ при помощи экранного меню и четырех кнопок.

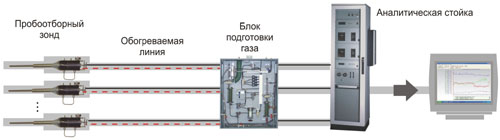

Структурная схема комплекса СГК-10М
Описание работы
Отбор газа осуществляется пробоотборным зондом, который обеспечивает представительность пробы и производит первичную очистку газа на обогреваемом керамическом фильтре. Далее по обогреваемой импульсной линии газ поступает в блок пробоподготовки, где полностью очищается без потери анализируемых компонентов. Подготовленная проба подается на блок формирования газовых потоков, стабилизирующий расход и давление и далее не анализ.В многоканальном варианте, для исключения транспортного запаздывания, осуществляется предварительная подтяжка пробы, время работы на одном канале устанавливается потребителем.
СИСТЕМА ПРОБОПОДГОТОВКИ КОМПЛЕКСА СГК-10М
Основой безотказного функционирования измерительного комплекса СГК-10М является система пробоподготовки, рассчитанная на работу в тяжелых условиях. Она обеспечивает очистку анализируемого газа от пыли, сажи, агрессивных примесей, воды и т. д., нормализует расход, давление и температуру, обеспечивает представительность пробы.Система пробоподготовки работает в автоматическом малообслуживаемом режиме.РАБОТОСПОСОБНОСТЬ СИСТЕМЫ ПРОБОПОДГОТОВКИ ОБЕСПЕЧИВАЕТСЯ СЛЕДУЮЩИМИ ТЕХНИЧЕСКИМИ РЕШЕНИЯМИ:
-
обогреваемые пробоотборный зонд и импульсные линии;
-
автоматическая, обратная продувка газовых линий, фильтров, зондов с заданным интервалом времени воздухом или азотом;
-
автоматический слив конденсата;
-
автоматический контроль герметичности системы;
-
автоматический контроль загрязнения фильтрующих элементов;
-
автоматическая установка “0”;
-
автоматическая блокировка при попадании воды.
Расход газа через систему обеспечивается мембранными или эжекторными побудителями.
БЛОК ПОДГОТОВКИ ГАЗА БПГ-1
Технические характеристики в точке контроля
|
Запыленность |
до 150 г/м3 |
|
Влажность |
до 40% об. |
|
Температура при применении зонда из |
|
|
- жаропрочной стали |
до 1100оС |
|
- керамики |
до 1400оС |
|
Исполнение |
коррозионностойкое |
|
Отделение влаги |
при помощи термоэлектрического холодильника Пельтье |
|
Управление газовыми потоками |
производится электромагнитными клапанами фирмы Burkert |
По качеству изготовления, надежности и
удобству в работе, функциональным возможностям
СГК-10М значительно превосходит любые российские
аналоги, стоит в одном ряду с оборудованием
ведущих мировых производителей.
Сделать заказ и запросить дополнительную информацию по СГК-10М Вы можете здесь.
