Фильтры
Предназначены для очистки анализируемого газа от механических примесей и аэрозолей в системах газового анализа.
ФИЛЬТРЫ ФПЦ 2-02, ФПЦ 2-03
|
 |
Предназначены для тонкой очистки газа от механических примесей и аэрозолей. Изготовлены в агрессивностойком исполнении. Для визуального контроля загрязнения фильтрующего элемента корпус фильтров выполнен из цилиндрического стекла. В комплект поставки входят запасные картриджи. |
Технические характеристики
|
Материал фильтрующего элемента: |
|
|
ФПЦ2-02 |
стеклоткань ТСФ (7А) |
|
ФПЦ2-03 |
полипропилен |
|
Свободный объем фильтра |
200 см3 |
|
Параметры рабочей среды на входе в фильтр: |
|
|
- давление |
до 6,0 кгс/см2 |
|
- расход |
до 250 л/ч |
|
- механические примеси |
до 2 г/м3 |
|
Материалы, контактирующие с газом |
Фторопласт Ф4, сталь 12Х18Н10Т, стекло 13В |
ФИЛЬТР КОНТРОЛЬНЫЙ ФК 2У3
|
 |
Предназначен для визуального контроля качества очистки газа, подаваемого в промышленный газоанализатор. При некачественной очистке поверхность рабочей зоны фильтрующего материала темнеет. Технические характеристики
|
ФИЛЬТРЫ ПОГЛОТИТЕЛЬНЫЕ ФП-5
|
 |
Предназначен для очистки газовой смеси от твердых частиц и примесей в виде паров, аэрозоля и капель.Для визуального контроля загрязнения корпус выполнен из цилиндрического стекла. Рабочий объем фильтра может быть заполнен любыми фильтрующими или поглотительными наполнителями. Изготавливается в агрессивностойком исполнении. Технические характеристики
|
||||||||||||||||||||||

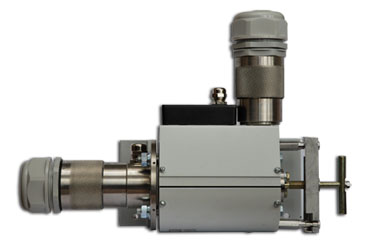

ФИЛЬТР ОБОГРЕВАЕМЫЙ Ф0-2
Фильтр ФО-2 предназначен для очистки газа от механических примесей и аэрозолей, применяется для работы с высокозапылёнными газовыми потокамис большим содержанием влаги.
Для предотвращения выпадения конденсата фильтроэлемент находится в нагретом состоянии. Фильтр оборудован удобной в обслуживании, байонетной системой установки фильтрующего элемента. ФО-2 может быть укомплектован двумя типами фильтроэлементов -металлокерамическим или картриджем с наполнением однонаправленным стекловолокном. В конструкции фильтра предусмотрено присоединение обогреваемых трубопроводов на входе и выходе, а также возможность обратной продувки воздухом или азотом.
|
Свободный объём фильтра |
200 см3 |
|
Степень очистки |
99,5% |
|
Температура обогрева фильтра |
(110-150)°С |
|
Материал фильтроэлемента |
металлокерамика, однонаправленное стекловолокно |
|
Параметры рабочей среды на входе в фильтр |
|
|
температура |
до 150°С |
|
давление |
до 98 кПа (1 кгс/см2) |
|
разрежение |
до 0,98 кПа (100 мм вод. ст.) |
|
расход |
до 250 л/ч |
ФИЛЬТРЫ ПОГЛОТИТЕЛЬНЫЕ ФП-1, ФП-2
|
 |
Предназначены для очистки газовых смесей от мешающих компонентов за счет адсорбционных свойств различных поглотителей, заполняющих рабочий объем фильтра. Оборудован быстросъемными картриджами, заполненными адсорбентами. Изготовлен в коррозионностойком исполнении. Технические характеристики
|
||||||||||||||
Блок фильтрации БФ-4
|
 |
Предназначены для тонкой очистки газа от механических примесей одновременно по четырем независимым каналам. Для удобства монтажа импульсных линий штуцера "вход" и "выход" расположены сверху. Применяются в многоканальных системах газового анализа, например контроле утечек водорода в полости генератора на ТЭЦ. |

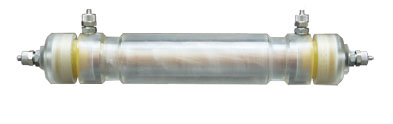

фильтр-осушитель ФОГ-11
Предназначен для удаления из анализируемогогаза избыточной влаги.
Конструктивно осушитель состоит из цилиндрического орг. стекла внутрь которого помещен пучек катионообменных трубок, внутренний объем цилиндра продувается сухим воздухом, а по трубкам протекает осушаемый газ. Принцип действия осушителя основан на высокой проницаемости перфторированных катионообменных трубок по отношению к парам воды. Влага, содержащаяся в рабочей среде, под воздействием разницы парциальных давлений паров воды рабочей среды и обдувочного газа проникает через стенку катионообменной трубки и потоком обдувочного газа отводится из сушителя газа.
|
Степень осушки газовой смеси |
Не менее 70% от начального влагосодержания |
|
Наполнитель |
Перфторированные катионообменные трубки |
|
Параметры газа на входе осушителя: |
|
|
- Относительная влажность |
до 95% |
|
- Избыточное давление |
до 0,1 кгс/см2 |
|
- Разряжение |
до 0,3 кгс/см2 |
|
- Расход |
до 200 л/ч |
|
Механические примеси |
до 0,5 мг/м3 |
|
Материалы, контактирующие с газом |
Стекло органическое ГОСТ 15809-70, трубка ТФ-4СК, компаунд К-115, наполнитель Ф-32 Л. |

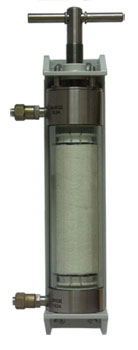

фильтр-циклон ФЦ-1
Предназначен для очистки анализируемого газа от аэрозолей и паров углеводородных соединений и воды.
Принцип работы фильтра основан на образовании ядер конденсации жидкости при истечении изконического сопла. Избыток переохлаждённой жидкости возвращается обратно в технологическуюлинию
Технические характеристики
|
Максимальный расход анализируемого газа |
1м3/ч |
|
Влажность на входе в фильтр по воде не более |
400г/м3 |
|
Давление рабочей среды на входе в фильтр |
30-500кПа |
|
Снижение температуры точки росыанализируемого газа на выходе с фильтра |
не менее 4°С |
Анализируемый газ не должен вызывать коррозию материалов:сталь 12х18Н10Т, фторопласт Ф-4
