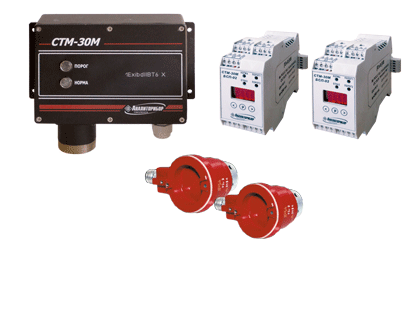

СТМ-30М - микропроцессорная газоаналитическая система

Предназначена для непрерывного автоматического контроля довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Область применения: в процессе нефте- и газодобычи, на нефте- и газопроводах; на объектах газовых хозяйств, в автомобильных хозяйствах, на заправках; на промышленных предприятиях (окрасочные участки, канализация, котельные); на производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.); на танкерах и других судах речных и морских пароходств.

Тип газоанализатора - стационарный.

Способ отбора пробы - диффузионный или принудительный (в зависимости от исполнения)

Принцип работы - термохимический.

Основные технические характеристики

Характеристики	Значения	Примечание
Диапазон измерения: % НКПР	0 - 50
% об. (по метану)	0 - 2,5	для СТМ-30-30, СТМ-30-31
Диапазон показаний, % НКПР	0 - 100
% об. (по метану)	0 - 5,0	для СТМ-30-30, СТМ-30-31
Стандартная установка порогов, % НКПР %об. (для СТМ-30-30, СТМ-30-31)	1-й 2-й 7 11 1 2	пороги регулируемые
Основная абсолютная погрешность, % НКПР, не более:	по метану
для измерения	± 5
	± 0,25 %об.	для СТМ-30-30, СТМ-30-31
для сигнализации	± 2,5
	± 0,1%об.	для СТМ-30-30, СТМ-30-31
Время срабатывания сигнализации, с, не более	7	по уровню 0,6
Выходной унифицированный сигнал, мА цифровой	4 – 20 RS232, RS485	нагрузка не более 500 Ом с Б О И
Температура окружающей среды, ^оС:
для БСиП и БОИ	1 - + 50
для блока датчика: с цифровой индикацией	-40 - + 50
	-20 - + 50	для СТМ-30-30, СТМ-30-31
без цифровой индикации	-60 - + 50
для выносного датчика: высокотемпературный	1 - + 150
Срабатывание “сухих” контактов реле при срабатывании сигнализации: предварительной аварийной неисправности	одна группа две группы одна группа
Длина линии связи БСиП с блоком датчика, м, не более:	1 000	с R жилы не более 10 Ом
Число проводников линии связи	3	2 с цифровой индикацией
Питание, В: переменное резервное постоянное	220 24	модиф. с циф. индикацией
Потребляемая мощность, ВА, не более	10
Габаритные размеры, мм: блок сигнализации и питания (БСП) блок обмена информации (БОИ) блок датчика со встроенным датчиком блок датчика с выносным датчиком блок датчика с выносным высокотемпературным датчиком датчик блок датчика принудительный	303х56х230 303х117,5х230 183х106х100 183х106х100 183х106х100 64х72х35,5 260х106х100	Масса, кг, не более: 1,9 2,2 1,5 1,5 1,5 0,4 2,5
Срок службы, лет, не менее	10

Сигнализаторы относятся к взрывозащищённому электрооборудованию группы II по ГОСТ Р 52350.0-2005 и имеют маркировку взрывозащиты:

- «1ExdIICT4» - ВД и БД сигнализаторов СТМ-30М-10 всех исполнений;

- «1ExibIIВT6 X» - БД сигнализаторов СТМ-30М-02ДЦВ,- 04ПЦВ, -51ДБВ, -53ПБВ;

- «1ExibdIIВT6 X» - БД сигнализаторов СТМ-30М-00ДЦ, -50ДБ;

- «1ExibdIIВT6» - ВД сигнализаторов СТМ-30М-02ДЦВ,- 04ПЦВ, -51ДБВ, -53ПБВ;

- «1ExibIIВT3 Х» - БД сигнализаторов СТМ-30М-07ДЦВ;

- «1ExibdIIВT3» - ВД сигнализаторов СТМ-30М-07ДЦВ;

- «[Exib]IIВ» - БСП сигнализаторов СТМ-30М-00ДЦ, -02ДЦВ,- 04ПЦВ, -07ДЦВ, -50ДБ, -51ДБВ, -53ПБВ.

Таблица исполнений сигнализаторов СТМ-30М

Обозначение	Условное наименование	Поверочный компонент	Вид климатического исполнения по ГОСТ 15150-69		Количество жил кабеля связи БСП с БД (ВД)	Наличие цифровой индикации на блоках	Диапазон температуры окружающей среды, °С
			Вид климатического исполнения по ГОСТ 15150-69				БСП	БД	ВД
			ВД или БД	БСП			БСП	БД	ВД
ИБЯЛ.413216.050	СТМ-30М-00ДЦ	метан	УХЛ1	УХЛ4.2	2	БСП и БД	от + 1 до + 50	от – 40 до + 50	—
-02	СТМ-30М-02ДЦВ		УХЛ1	УХЛ4.2				от – 40 до + 50	от – 40 до + 50
-04	СТМ-30М-04ПЦВ		УХЛ4	УХЛ4.2				от + 1 до + 50	от + 1 до + 50
-07	СТМ-30М-07ДЦВ		УХЛ1	УХЛ4.2				от – 20 до + 50	от – 20 до + 180
-10	СТМ-30М-10ДБ	метан	УХЛ1	УХЛ4.2	4	нет	от + 1 до + 50	—	от – 60 до + 50
-11	СТМ-30М-10ДЦ	метан	УХЛ1	УХЛ4.2		БСП		—
-12	СТМ-30М-10ДБГ	гексан	УХЛ1	УХЛ4.2		нет		—
-13	СТМ-30М-10ДЦГ	гексан	УХЛ1	УХЛ4.2		БСП		—
-14	СТМ-30М-10ПБ	метан	УХЛ4	УХЛ4.2		нет		от + 1 до + 50	—
-15	СТМ-30М-10ПЦ	метан	УХЛ4	УХЛ4.2		БСП			—
-16	СТМ-30М-10ПБГ	гексан	УХЛ4	УХЛ4.2		нет			—
-17	СТМ-30М-10ПЦГ	гексан	УХЛ4	УХЛ4.2		БСП			—
-18	СТМ-30М-10ТДЦ	метан	ТВ1	ТВ3.4		БСП		—	от – 60 до + 50
-19	СТМ-30М-10ТДЦГ	гексан	ТВ1	ТВ3.4		БСП		—	от – 60 до + 50
-20	СТМ-30М-10ТПЦ	метан	ТВ3	ТВ3.4		БСП		от + 1 до + 50	—
-21	СТМ-30М-10ТПЦГ	гексан	ТВ3	ТВ3.4		БСП		от + 1 до + 50	—
-22	СТМ-30М-10МДЦ	метан	ОМ1	ОМ4.2		БСП		—	от – 60 до + 50
-23	СТМ-30М-10МПЦ		ОМ4	ОМ4.2		БСП		от + 1 до + 50	—
-24	СТМ-30М-10НДЦ		УХЛ1	УХЛ3.1		БСП	от – 40 до + 50	—	от – 60 до + 50
-25	СТМ-30М-10НДЦГ	гексан	УХЛ1	УХЛ3.1		БСП	от – 40 до + 50	—	от – 60 до + 50
-50	СТМ-30М-50ДБ	метан	УХЛ1	УХЛ4.2	3	нет	от + 1 до + 50	от – 60 до + 50	—
-51	СТМ-30М-51ДБВ		УХЛ1	УХЛ4.2				от – 60 до + 50	от – 60 до + 50
-53	СТМ-30М-53ПБВ		УХЛ4	УХЛ4.2				от + 1 до + 50	от + 1 до + 50

Достоинства:

- установка на DIN-рейку типоисполнений ТН35-7,5 и ТН35-15;

- возможность контроля довзрывоопасных концентраций при температурах от -60 до +180 оС;

- более 140 контролируемых веществ;

- возможность контроля довзрывоопасных концентраций каталитических ядов (дихлорэтана и винилхлорида);

- возможность калибровки по гексану для контроля тяжелых фракций;

- возможность создания многоканальных систем (при этом информация передается по цифровому каналу RS485, что

позволяет избежать помех);

- исполнения как с цифровой, так и без цифровой индикации;

- наличие высокотемпературной модификации;

- питание от 220 В ил 24В;

- взрывозащита типа d или I (в зависимости от модификации).

Комплект поставки:

Сигнализатор СТМ-30М, комплект ЗИП, комплект монтажных частей, ведомость эксплуатационных документов, комплект эксплуатационных документов.

За отдельную плату предприятие–изготовитель поставляет:

1) вентиль точной регулировки ИБЯЛ.306249.002;

2) индикатор расхода ИБЯЛ.418622.003-01;

3) баллоны с ГС для градуировки и поверки сигнализаторов;

4) комплект датчиков (взамен отработавших свой ресурс):

- ИБЯЛ.305658.001 - датчик ИБЯЛ.418429.066-01 (1 шт. в упаковке);

- ИБЯЛ.305658.001-01 - датчик ИБЯЛ.418429.066-01 (2 шт. в упаковке);

- ИБЯЛ.305658.001-03 - датчик ИБЯЛ.418429.066 (2 шт. в упаковке);

- ИБЯЛ.305658.001-04 - датчик ИБЯЛ.418429.066 (1 шт. в упаковке);

- ИБЯЛ.305658.001-06 - датчик ИБЯЛ.418429.067-01 (2 шт. в упаковке);

- ИБЯЛ.305658.001-07 - датчик ИБЯЛ.418429.067-01 (1 шт. в упаковке).

5) датчик ИБЯЛ.418429.066-01 выполнен под пайку кабеля, датчик ИБЯЛ.418429.066 – с разъемным соединением (используется в низкотемпературных исполнениях), ИБЯЛ.418429.067-01 – в морском исполнении под пайку кабеля;

6) БД взамен отработавшего свой ресурс;

7) ВД взамен отработавшего свой ресурс;

8) фильтр воздуха ИБЯЛ.418312.027 для сигнализаторов с принудительной подачей газовой смеси для очистки сжатого воздуха до класса «9»;

9) фильтры-поглотители агрессивных веществ и каталитических ядов поставляются для каждого конкретного применения сигнализаторов;

10) программируемый логический контроллер «ОВЕН ПЛК-73», предназначенный для сбора данных с сигнализаторов, их обработки, хранения.
