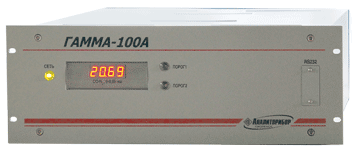

Многофункциональный газоанализатор многокомпонентных смесей ГАММА-100А (атомное исполнение)
Предназначен для определения оксида углерода (СО), диоксида углерода (СО2) и метана (CН4).
Область применения: контроль технологических процессов и воздуха рабочей зоны на АЭС.
Принцип измерения - оптико-абсорбционный;
Тип газоанализатора - стационарный;
Способ забора пробы - принудительный.
Газоанализатор выполняет следующие функции:1. Цифровая индикация содержания определяемого компонента;;
2. Выдача световой индикации зеленого цвета при включении газоанализатора в сеть;
3. Выдача непрерывной световой красного цвета (”ПО-РОГ1” и ”ПОРОГ2”) и звуковой сигнализации, свидетельствую-щей о достижении содержания определяемого компонента установленных пороговых значений;
4. Коммутация внешних цепей двумя группами переключающихся контактов реле («сухой контакт») для автоматического включения (отключения) исполнительных устройств при срабатывании сигнализации “ПОРОГ1” и “ПОРОГ2”;
5. Выдачу информации о концентрации измеряемых компонентов в цифровом виде по RS485 или токовому выходу 4-20мА.
Условия эксплуатации газоанализаторов|
Параметры |
Значение |
| Диапазон температуры окружающей и анализируемой среды |
от 5 до 50 °С |
| Диапазон давления анализируемой газовой среды |
от 380 до 1400 мм. рт. ст. |
| Расход анализируемой газовой среды |
(0,7 ±0,1) л/мин |
| Степень защиты |
IP54 |
| Номер зоны размещения газоанализаторов по ГОСТ 29075-91 |
2,0 |
Наименование газоанализаторов
ГАММА-100А-аа-ббб, где
аа - химическая формула компонента (СО, СО2, СН4);
ббб - верхний предел диапазона измерений в
соответствии с таблицей.
Исполнения газоанализаторов
|
Наименование газоанализатора |
Определяемый компонент |
Единица физической величины |
Диапазон измерения |
Участок диапазона измерения, в котором нормируется основная погрешность |
Пределы допускаемой основной погрешности газоанализатора |
|
|
Приведенной (gд), % |
Относительной (dд), % |
|||||
| ГАММА-100А-СО-005 |
оксид углерода СО |
объемная доля, млн-1 |
0 – 500 |
0 – 200 |
±5 |
- |
|
200 – 500 |
- |
±5 |
||||
| ГАММА-100А-СО-01 |
оксид углерода СО |
объемная доля, млн-1 |
0 – 1000 |
0 – 500 |
±5 |
- |
|
500 – 1000 |
- |
±5 |
||||
| ГАММА-100А-СО2-01 |
диоксид углерода СО2 |
объемная доля, млн-1 |
0 – 1000 |
0 – 500 |
±10 |
- |
|
500 – 1000 |
- |
±10 |
||||
| ГАММА-100А-СО2-5 |
диоксид углерода СО2 |
объемная доля, % |
0 – 5,0 |
0 – 2,0 |
±2 |
- |
|
2,0 – 5,0 |
- |
±2 |
||||
| ГАММА-100А-СО2-10 |
диоксид углерода СО2 |
объемная доля, % |
0 – 10,0 |
0 – 5,0 |
±2 |
- |
|
5,0 – 10,0 |
- |
±2 |
||||
| ГАММА-100А-СН4-01 |
метан СН4 |
объемная доля, млн-1 |
0 – 1000 |
0 – 500 |
±5 |
- |
|
500 – 1000 |
- |
±5 |
||||
Комплект поставки:
Газоанализатор ГАММА-100А, комплект ЗИП, эксплуатационная документация.
По отдельному заказу поставляется: баллоны с
ГСО-ПГС; вентиль точной регулировки
ИБЯЛ.306577.002-04; побудители расхода П-2,ПР-7,
ПР-9; пульт контроля ИБЯЛ.422411.005, ка-бель связи
SCF-13; диск с программным обеспечением
ИБЯЛ.431214.353.
