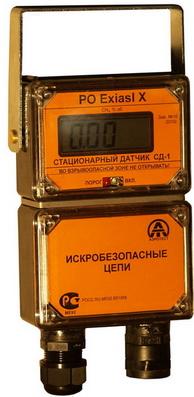

Стационарный датчик
СД -
1
Описание
Датчик в зависимости от модификации предназначен для непрерывного автоматического контроля метана (СН4), углекислого газа (СО2), токсичных газов (например СО) или кислорода в атмосфере горных выработок (в том числе угольных шахт) опасных по рудничному газу или пыли и для передачи информации об измеренной концентрации в аналоговом и цифровом виде.
Датчик может использоваться в качестве самостоятельного измерительного прибора, а также подключаться к различным системам контроля шахтной атмосферы и имеет, как аналоговый выход 0,4-2,0В, так и цифровой выход RS485 (MODBUS RTU).
Съемная конструкция чувствительного элемента датчика позволяет размещать его как непосредственно на корпусе датчика, так и выносить его на расстояние до 5 м. Датчик оснащен «сухим» контактом на основе оптореле для управления внешними исполнительными устройствами.
Диапазоны измерения и основные погрешности в зависимости от модификации
|
Диапазон измерения |
Пределы допускаемой основной абсолютной погрешности |
|
|
Диапазон измерения метана
( |
0 ... 2,5 % об. |
± 0,1 % об. |
|
Диапазон контроля метана
( |
2,5 ... 100 % об. |
не нормируется |
|
Диапазон измерения
углекислого газа |
0 ... 2,0 % об. |
± 0, 2% об. |
|
Диапазон показаний
углекислого газа |
2,0 … 10,0% об. |
не нормируется |
|
Диапазоны измерения окиси
углерода |
0 … 100 ppm 100 ... 200 ppm |
± 6 ppm ± 10 ppm |
|
Диапазон измерения
кислорода ( |
0 … 30% об. |
± 0,5% об. |
Технические характеристики
|
Принцип действия: |
термокаталитический инфракрасный электрохимический |
|
Способ отбора пробы |
диффузионный |
|
Время установления показаний, с, не более |
8 60 60 |
|
Диапазон напряжения питания постоянного тока, В |
6…15 |
|
Ток потребления (при
номинальном напряжении |
40 40 10 |
|
Тип индикатора |
жидкокристаллический |
|
Материал корпуса |
поликарбонат |
|
Уровень и вид взрывозащиты |
РО ExiasI X |
|
Степень защиты от внешних воздействий (по ГОСТ 14254) |
IP54 |
|
Габаритные размеры, мм |
104 x145 х 44 |
|
Масса, г |
600 |
