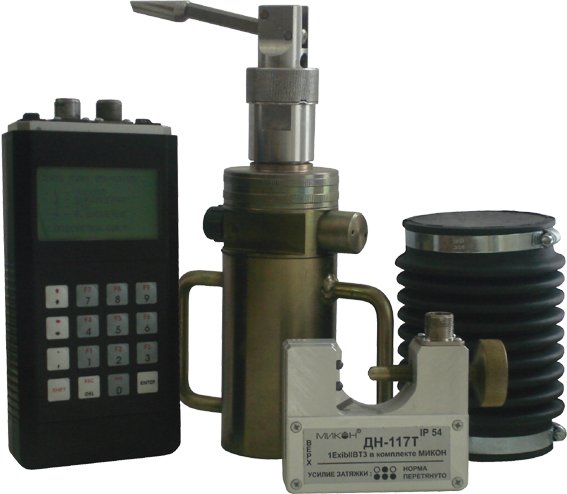

МИКОН-101
Комплекс (эхолот + динамограф)
Назначение
Комплекс МИКОН-101 предназначен для определения уровня жидкости и измерения величины давления в затрубном пространстве нефтяных скважин,а также для исследования (методом динамометрирования) работы скважин с глубинными штанговыми насосами с целью контроля работы насосного оборудования,получение динамограммы работы ШГН.
Программное обеспечение, поставляемое с МИКОН-101 — «Менеджер Измерений».
Функции
-
Определение уровня.
-
Снятие динамограммы, контроль работы клапанов.
-
Оперативное отображение эхограммы и динамограммы на графическом экране блока регистрации.
-
Автоматическая регистрация даты и времени замера.
-
Сохранение замеров в энергонезависимой памяти блока регистрации.
-
Просмотр сохраненных замеров.
-
Перенос сохраненных замеров на ПК.
Основные технические характеристики
|
Диапазон определяемых уровней УПАС-22П |
м |
5…4000 |
|
Диапазон измерения давления УПАС-22П |
МПа |
0…10 |
|
Предел приведенной погрешности измерения давления |
% |
1 |
|
Присоединительная резьба УПАС-22П |
2" (НКТ60) |
|
|
Диапазон измерения нагрузки |
кгс |
0…10000 |
|
Диапазон измерения положения |
м |
0…5 |
|
Предел допускаемой приведенной основной погрешности измерений нагрузки ДВ-118 |
% |
1 |
|
Предел допускаемой приведенной основной погрешности измерений нагрузки ДН-117 |
% |
5 |
|
Предел приведенной погрешности измерения перемещения |
% |
5 |
|
Количество замеров, без эхограмм, сохраняемых в энергонезависимой памяти БР |
16000 |
|
|
Количество эхограмм (длительностью 10 секунд), сохраняемых в БР |
70 |
|
|
Количество циклов динамограмм, сохраняемых в энергонезависимой памяти БР |
256 |
|
|
Количество таблиц скоростей распространения акустических сигналов |
1 |
|
|
Количество таблиц коэффициентов усилений |
1 |
|
|
Продолжительность непрерывной работы (без подогрева дисплея) |
час |
8 |
|
Рабочий диапазон температур БР без подогрева дисплея |
°C |
-20…+50 |
|
Рабочий диапазон температур БР с подогревом дисплея |
°C |
-35…+50 |
|
Рабочий диапазон температур остальных элементов системы |
°C |
-40…+50 |
Комплекс изготавливается в соответствии с требованиями ГОСТ 22782.0-81, ГОСТ 22782.5-78, в исполнении«взрывобезопасное электрооборудование», с видом взрывозащиты «искробезопасная электрическая цепь» и имеет маркировку взрывозащиты1ExibIIBT3 в комплекте МИКОН-101 (свидетельство ЦС ВЭ ИГД №2000.С86). Система комплексного контроля скважин имеет сертификат утверждения типа средств измеренийRU.C.30.041.A №11843 и зарегистрирована в Государственном реестре средств измерений под №22659-02.
Устройства, входящие в состав комплекса
Блок регистрации МИКОН-БР-21
Блок регистрации МИКОН-БР-21 предназначен для регистрации, обработки и хранения эхограмм и динамограмм. Имеет графический экран и клавиатуру.Питание автономное от батарей или аккумуляторов типоразмера AA. Комплектуется защитным чехлом и встроенной системой подогрева графического экрана, запасным комплектом аккумуляторов и зарядным устройством.
Устройство приема акустических сигналов МИКОН-УПАС-22П
Устройство приема акустических сигналов МИКОН-УГАС-22П предназначено для преобразования акустических сигналов в электрические, а также преобразования давления в электрический сигнал. Имеет в своем составе пьезоэлектрический микрофон, который устойчив к воздействию сероводорода.
Динамометр накладной МИКОН-ДН-117Т
Динамометр накладной МИКОН-ДН-117Т устанавливается на нерабочую часть полированного штока ШГН скважины и предназначен:
-
для измерения относительной нагрузки на штоке;
-
для определения длины перемещения штока.
Зажимной винт предназначен для задания оптимального усилия зажима.
Устройство генерации акустических сигналов МИКОН-УГАС-25
Устройство генерации акустических сигналов МИКОН-УГАС-25 предназначено для создания акустического воздействия в скважинах без давления.Устройство применяется для определения глубины до 1000 м.
Дополнительная комплектация
Динамометр встраиваемый МИКОН-ДВ-118
Динамометр встраиваемый МИКОН-ДВ-118 устанавливается между траверсами канатной подвески ШГН и позволяет измерять абсолютное значение нагрузки на шток. Монтаж динамометра производится с помощью домкрата, без нагрузки подвески колонны штанг. ВНИМАНИЕ! Перед установкой устройства необходимо остановить привод ШГН.
Домкрат винтовой
Домкрат винтовой предназначен для разведения траверс и установки встраиваемого динамометра МИКОН-ДВ-118.

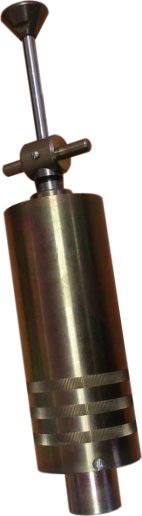

Устройство генерации акустических сигналов МИКОН-УГАС-26
Устройство генерации акустических сигналов
МИКОН-УГАС-26 предназначено для создания акустического воздействия в
скважинах без давления.УГАС-26 применяется для определения глубины
до 3500 м.
