МИКОН-811
Установка вывода скважины на режим
Назначение
Установка вывода скважин на режим автоматическая МИКОН-811 предназначена для автоматического поддержания уровня в заданном диапазоне посредством включения и выключения насоса. Определение уровня жидкости в затрубном пространстве нефтяных скважин производится без выброса газа в атмосферу с функцией измерения величины давления в затрубном пространстве.
На фонтанирующих, а так же скважинах, сильно загрязненных выбросами окалины, ржавчины и песка, с посторонними шумами, наличием пенной«шапки» достоверность определения уровня и устойчивая работа УГИПАС не гарантируется.
Для эксплуатации при температурах ниже 6°C УГИПАС оснащен термическим кожухом.
Программное обеспечение, поставляемое с МИКОН-811 — «Менеджер Измерений».
Функции
-
Автоматическое включение/выключение УШГН (УЭЦН) в зависимости от текущего уровня и введенного оператором диапазона максимального и минимального уровней.
-
Поддержание уровня в диапазоне максимального/минимального уровня.
-
Подбор режима работы для периодических скважин.
-
Работа на скважинах с неравномерным притоком.
-
Автоматическое определение уровня затрубного пространства и давления.
-
Энергонезависимое хранение зарегистрированных значений уровня, затрубного давления и протокола событий.
-
Энергонезависимое хранение таблицы скоростей акустических сигналов и временной схемы измерений уровня.
-
Передача зарегистрированных данных и протокола событий на персональный компьютер.
Технические характеристики
|
Диапазон определяемых уровней |
м |
150…3000 |
|
Диапазон измеряемых давлений |
МПа |
0…6 |
|
Предельное рабочее давление |
МПа |
6 |
|
Предел приведенной погрешности измерения давления |
% |
1 |
|
Минимальный интервал между измерениями уровня |
мин |
15 |
|
Максимальное кол-во элементов таблицы скоростей распространения акустических сигналов |
100 |
|
|
Время энергонезависимой работы таймера-календаря реального времени при откл. питания |
мес |
от 12 |
|
Напряжение питания БПУ (+10%, -15%, при частоте 50 Гц) |
В |
~220* |
|
Напряжение питания устройства генерации и приема акустических сигналов (УГИПАС) |
В |
 36 |
|
Потребляемая мощность в режиме работы |
ВА |
150 |
|
Рабочий диапазон температур |
°C |
-40…+50 |
|

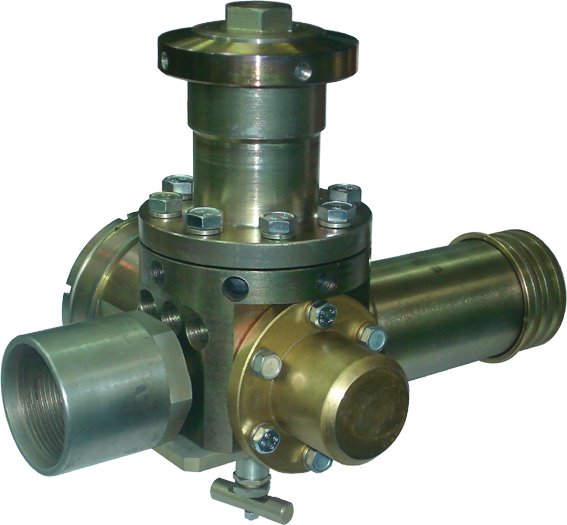

Габаритные размеры УГИПАС |
мм |
370х230х280 |
|
в термическом кожухе |
мм |
⌀350х350 |
|
Габаритные размеры БПУ |
мм |
340х200х110 |
|
Масса УГИПАС/БПУ |
кг |
16/5 |
|
Присоединительная резьба переходника |
2" (НКТ60) |
|
|
Степень защиты от внешних воздействий |
IP54 |
|
|
Режим работы |
Периодический |
|
|
Тип сигнала управления УШГН (УЭЦН) |
Сухой контакт |
* по специальному заказу ~380 В.
Установка вывода скважин на режим автоматическая имеет сертификат утверждения типа средств измерений RU.C.30.041.A №11842 и зарегистрирован в Государственном реестре средств измерений под №22658-02.
Состав

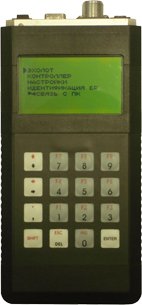

Блок регистрации МИКОН-811 БР
Блок питания
