Комплекс унифицированных преобразователей САПФИР-22Р

Новый комплекс унифицированных преобразователей давления изготавливается по самым современным принципам. Накопленный десятилетиями опыт в области техники измерения давления а также новейшие научно-технические достижения (патент России) были учтены как при разработке конструкции так и при изготовления преобразователей и являются гарантом точности и надежности.

Назначение

Преобразователи комплекса «САПФИР-22Р» предназначены для непрерывного преобразования значения измеряемого параметра — давления абсолютного избыточного разрежения гидростатического и разности давлений нейтральных и агрессивных сред а также преобразования уровня в унифицированный токовый выходной сигнал.

Преобразователи предназначены для работы в системах автоматического контроля регулирования и управления технологическими процессами в различных отраслях промышленности в том числе для применения во взрывоопасных производствах нефтяной и газовой промышленности на объектах атомной энергетики (ОАЭ) и для поставок на экспорт.

Состав прибора

Преобразователь состоит из измерительного и электронного блоков. все преобразователи имеют унифицированный электронный блок и отличаются лишь конструкцией измерительного блока. Преобразователи относятся к восстанавливаемым, ремонтируемым (в условиях предприятия-изготовителя), многопредельным (в том числе перенастраиваемым) изделиям и классифицированы в соответствии с ГОСТ 12997.

Преобразователи имеют исполнение по взрывозащите:

  1. взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь "ia"» и уровнем взрывозащиты «особоискробезопасный» (О); соответствует ГОСТ 22782.0 и ГОСТ 22782.5; маркировка по взрывозащите «OExiaIICT5X» по ГОСТ 12.2.020 (знак «Х» указывает на возможность применения преобразователя в комплекте с блоками БПС-90 или блоками других типов, имеющих вид взрывозащиты «искробезопасная электрическая цепь "ia"» для взрывоопасных смесей группы IIO c Uxx < 28 В, Iкз < 120 мА); категория и группа взрывоопасной смеси IICT5 по ГОСТ 12.1.011;

  2. взрывозащищенное с видами взрывозащиты «взрывонепроницаемая оболочка» (d), соответствует ГОСТ 22782.6, ГОСТ 22782.3, ГОСТ 22782.0 маркировка по взрывозащите «1ExsdIIBT5» по ГОСТ 12.2.020; категория и группа взрывоопасной смеси IIBT5 по ГОСТ 12.1.010.

  3. невзрывозащищенное.

Преобразователи взрывозащищенные предназначены для установки во взрывоопасных зонах помещений и наружных установок, согласно документам, регламентирующим применение электрооборудования во взрывоопасных зонах. Преобразователи, предназначенные для работы на ОАЭ, относятся к классу 2У по ПНАЭ Г-1-011-89 и выпускаются только во взрывозащищенном исполнении.

Основные технические характеристики

По устойчивости к климатическим воздействиям преобразователи имеют следующие исполнения по ГОСТ 15150:

  • УХЛ* категории размещения 3.1 (группа исполнения В4 по ГОСТ 12997), но для работы при температурах от плюс 1 до плюс 50°С;

  • УХЛ** категории размещения 3.1 (группа исполнения В4 по ГОСТ 12997), но для работы при температурах от минус 10 до плюс 80°С;

  • У* категории размещения 2 (группа исполнения С4 по ГОСТ 12997), но для работы при температурах от минус 30 до плюс 50°С;

  • У** категории размещения 2 (группа исполнения С4 по ГОСТ 12997), но для работы при температурах от минус 40 до плюс 80°С;

  • Т* категории размещения 3, но для работы при температурах от плюс 1 до плюс 50°С;

  • Т** категории размещения 3, но для работы при температурах от минус 10 до плюс 80°С;

Приборы имеют раздельную настройку нуля и диапазона. переключение поддиапазонов легко осуществляется с помощью «джампера».

  • При выпуске из производства преобразователь настраивается на любой верхний предел измерений (в соответствии с заказом), не выходящий за крайние значения, предусмотренные для данной модели.

  • По требованию заказчика преобразователи могут выпускаться перенастраиваемыми на меньшее количество пределов измерений, а также быть изготовленными с единицами давления кгс/мм² , кгс/см² , бар и Мбар. преобразователи поставляемые для эксплуатации на ОАЭ, имеют исполнение по материалам , контактирующим с измеряемой средой, — 02.

  • Значение выходного сигнала, соответствующее нижнему предельному значению измеряемого параметра:

    • а) 0 или 4 мА- для предельных значений выходного сигнала (0…5), (0…20), (4…20) мА соответственно;

    • б) 5 или 20 мА- для предельных значений выходного сигнала (5…0), (20…0), (20…4) мА, соответственно;

  • Электрическое питание преобразователя с видом взрывозащиты «взрывонепроницаемая оболочка», и невзрывозащищенных должно осуществляться от источника питания постоянного тока напряжением:

    • а) (36±0,72) В — для преобразователя с выходным сигналом 0…5 и 5…0 мА или 0…20 и 20…0 мА;

    • б) от 12,5 до 36 В — для преобразователя с выходным сигналом 4…20 и 20…4 мА.

  • Электрическое питание преобразователей с видом взрывозащиты «искробезопасная электрическая цепь "ia"» должно осуществляться от искробезопасного входа блока преобразования сигналов БПС-90 ТУ 25-7439.0016-90 или от искробезопасных входов блоков других типов, имеющих вид взрывозащиты «искробезопасная электрическая цепь "ia"» для взрывоопасных смесей группы IIC, c Uxx < 28 B , Iкз < 120 мА.

  • Сопротивление изоляции источника питания — не менее 40 МОм.

  • Потребляемая мощность преобразователя при напряжении питания 36 В — не более 1,0 В·А.

  • Степень защиты от воздействия пыли и воды IP54 по ГОСТ 14254. Преобразователи имеют устройство для установки значения выходного сигнала (корректировки выходного сигнала), соответствующего:

    • а) нижнему предельному значению измеряемого параметра (корректор «нуля»);

    • б) верхнему предельному значению измеряемого параметра (корректор «диапазона»).

  • Масса преобразователя (в зависимости от модели) : 1,6 — 13,6 кг.

  • Предел основной допускаемой погрешности, выраженный в процентах верхнего предела или суммы верхних пределов измерений, не должен превышать пределов, равных ±0,1; ±0,15; ±0,2; ±0,25; ±0,5.

Преобразователи не должны выходить из строя при коротком замыкании цепи нагрузки.

Корректор «нуля» должен обеспечивать диапазон смещения выходного сигнала не менее 3% от диапазона изменения выходного сигнала.

Средняя наработка на отказ с учетом технического обслуживания, регламентируемого руководством по эксплуатации РИЮУ 406233.001 РЭ — 100000 ч.

Преобразователи, поставляемые на ОАЭ:

  • должны выдерживать сейсмические нагрузки в 8 баллов на высоте отметки 40 м.

  • должны быть стойкими к радиоционным воздействиям с максимальной мощностью экспозиционной дозы гамма излучения до 50.10-3 рад/ч при экспозиционной дозе за 10 лет не более 0,6.103 рад.

  • должны допускать дезактивацию наружных поверхностей при дезактивации помещений дезактивирующими растворами.

  • должны быть пожаробезопасными, т.е. вероятность возникновения пожара от преобразователя не должна превышать 10-6 в год в соответствии с ГОСТ 12,1,004 как в нормальных, так и в аварийных режимах работы.

  • по устойчивости к электромагнитным помехам соответствуют IV группе исполнения при оценке качества функционирования В по ГОСТ Р 50746

Электронный блок

Электронный блок унифицирован для всех моделей измерительных блоков комплекса, выполнен на одной плате с двусторонним расположением DIP-элементов и элементов поверхностного монтажа. Сборка электронного блока осуществляется на самом современном технологическом оборудовании со 100 % контролем как собственно сборки, так и электрических характеристик, что значительно повышает как качество, так и надежность преобразователя в целом. Электронный блок полностью выполнен на радиоэлементах западно-европейского производства и производства США. Элементы коммутации и потенциометры оперативной регулировки удобно и доступно расположены на плате электронного блока.

Унификация электронного блока позволила во всех моделях без исключения получить:

  • переключаемые растущие и падающие характеристики выходного сигнала;

  • переключаемые различные токовые выходные сигналы;

  • сдвиг начального значения выходного сигнала — ±100%, что позволяет осуществить эффект «электронной лупы»;

  • полноценный контрольный сигнал — «ТЕСТ», как токовый, так и по напряжению на одних и тех же специальных контактах.

В новом электронном блоке присутствуют традиционные для эксплуатации элементы регулировки. При разработке электронного блока в первую очередь были максимально учтены предложения и пожелания эксплуатирующих организаций различных отраслей промышленности.

Устройство электронного блока

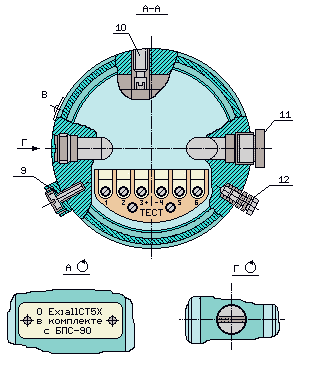

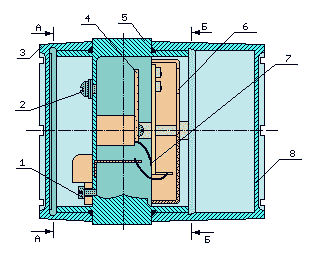

Элементы коммутации и потенциометры оперативной регулировки удобно и доступно расположены на платах 4 и 7 электронного блока (см. рис.), размещенных внутри специального корпуса 5. Корпус 5 закрыт крышками 3 и 8, уплотненными резиновыми кольцами, плата 7 с органами регулирования — дополнительной крышкой 6, которая крепится к плате винтами 14. Канал 10 служит для доступа к корректору «ноль тонко». В зависимости от назначения преобразователя блок имеет сальниковый кабельный вывод 11 (рисунок — основное исполнение), электрический разъем (для ОАЭ — спец. разъем) или специальный кабельный вывод 11 для вида взрывозащиты «взрывонепроницаемая оболочка».

Клеммная колодка 1 предназначена для присоединения жил кабеля, винт 2 для присоединения экрана (в случае использования экранированного кабеля), болт 12 для заземления корпуса.

Для предотвращения несанкционированного доступа к токонесущим элементам взрывозащищенных преобразователей служит пломбируемый винт 9.

На поверхности корпус а ЭБ преобразователей с видом взрывозащиты "искробезопасная цепь" закреплена неснимаемая табличка (вид В на рисунке).

Обозначение исполнения преобразователя по материалам, контактирующим с измеряемой средой

Обозначение исполнения по материалам

Материал мембран

Материал мембран

Материал мембран

Маркировка деталей

01

Сплав 36НХТЮ

Углеродистая сталь с покрытием

80

02

Сплав 36НХТЮ

Сталь 12Х18Н10Т

15

05

Лента Б5МТЦ (ВУС-6)

Сталь 12Х18Н10Т

15

07

Тантал

Сталь 12Х18Н10Т

15

09

Титан ВТ1-0

Титановый сплав

62

11

Титановый сплав

Сталь 12Х18Н10Т

15

12

Титановый сплав

Титановый сплав

62

Примечания:

Материал уплотнительных колец — фторкаучук или специальные марки резины.

Материал уплотнительных металлических прокладок — медь или нержавеющие сплавы.

По требованию заказчика при заказе преобразователя исполнения по материалам 05, 07 фланцы, пробки для дренажа и продувки, ниппель, монтажный фланец, корпус клапанного блока могут изготовляться из сплавов 06ХН28МДТ, ХН65МВ и Н70МФВ с маркировкой деталей 28, 30 и 32 соответственно. При этом исполнение преобразователя по материалам определяется материалом мембраны.

Комплектность

Наименование

Количество

Примечание

Преобразователь

1 шт.

В соответствии с заказом

Паспорт

1 экз.

Если иное не указано в заказе

Руководство по эксплуатации

1 экз.

Если иное не указано в заказе

Ведомость эксплуатационных документов

1 экз.

Комплект монтажных частей

1 компл.

В соответствии с заказом

Методика поверки МИ 1997 поставляется по запросу заказчика за отдельную плату

Пример записи при заказе

Сапфир-22Р-

Ех

2420

А

01

У2*(-30+50)

0,25

6,3кПа

10

42

СК

К1/2

 В

 Р

1

2

3

4

5

6

7

8

9

10

11

12

13

14

  1. сокращенное наименование преобразователя

  2. исполнение по взрывозащите проставляется для взрывозащищенного исполнения: Ех — «взрывонепроницаемая оболочка»

  3. модель по табл.1

  4. при заказе преобразователя, предназначенного для эксплуатации на объектах ОАЭ следует поставить букву «А», при заказе преобразователя с приработкой 360h букву — «П»

  5. обозначение исполнения по материалам приложения 4

  6. обозначение вида климатического исполнения по п.1.1 или диапазон температур, отличный от установленных для основных вариантов исполнений

  7. предел допускаемой основной погрешности по табл.1

  8. верхний предел измерений с указанием единицы измерений по табл.1

  9. предельно допускаемое рабочее избыточное давление в МПа по табл.1

  10. код выходного сигнала: 05 — (0…5 мА); 50 — (5…0 мА); 02 — (0…2 мА); 20 — (20…0 мА); 42 — (4…20 мА); 24 — (20…4 мА)

  11. код скобы и кронштейна по табл.1 прил. 2

  12. код комплекта монтажных частей по табл. 1 прил. 2 проставляется только при заказе комплекта

  13. код вентильного блока «В», указывается согласно примечанию 4 прил.2

  14. при заказе преобразователя с разъемом следует поставить букву «Р».

Примечания:

  1. Диафрагмы и уравнительные сосуды, используемые совместно с преобразователями в комплектах расходомеров и уровнемеров, поставляются по отдельному заказу.

  2. В случае необходимости, в конце условного обозначения указываются пределы перенастройки, требуемые в эксплуатации.

  3. При заказе преобразователя модели 23ХХ (поз.8) указывается только значение верхнего предела измерений избыточного давления.

  4. Код вентильного блока (поз. 13) указывается только при заказе преобразователя модели 24ХХ.

  5. Предельно допускаемое рабочее давление (поз. 9) указывается только при заказе преобразователя модели 24ХХ.

  6. Код скобы и кронштейна (поз. 11) указывается только при заказе преобразователя с комплектом монтажных частей, включающим скобу и кронштейн.


Сделать заказ и запросить дополнительную информацию по Сапфир-22Р Вы можете здесь.
