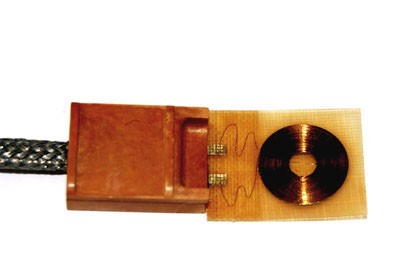

Датчик температуры ТП 018

ПЛАТИНОВЫЙ ТЕРМОМЕТР СОПРОТИВЛЕНИЯ (БЫ2.821.012 ТУ)

Предназначен для измерения температуры поверхности плоских тел.

Чувствительный элемент термометра изготовлен из платиновой проволоки диаметром 50 мкм. Вид намотки – спираль. Материал корпуса – стеклоткань. Чувствительный элемент крепится к корпусу кремнийорганическим клеем.Выводы чувствительного элемента привариваются к токовыводам, которые заклеиваются сверху пластиной из стеклоткани. Токовыводы, в свою очередь свариваются с медным кабелем термометра. Места сварки жестко закрепляются в корпусе из прессматериала с помощью клея. Крепление термометра осуществляется при помощи клея.

  ТП 018 ТП 018-01 ТП 018-02 ТП 018-03 ТП 018-04 ТП 018-05 ТП 018-06
Диапазон измерения, °С -260 ÷ +300
Сопротивление, при 0°С, Ом 15 ± 0,25 25 ± 0,25 34 ± 0,25 46 ± 0,25 60 ± 0,25 100 ± 0,15 500± 1,0
Температурный коэффициент сопротивления, не менее, 1/град.* 0,00391
Погрешность, не более, °С 0,5
Показатель термической инерции, не более, с 0,1
Ресурс работы, ч,
- в диапазоне температур от -150 до +120 °С с длительностью цикла изменения температуры не менее 24 ч

- в диапазоне температурот -260 до +100 °С с длительностью цикла изменения температуры не менее 24 ч

- в диапазоне температурот -260 до +300 °С

- из них при максимальной температуре

130 000




33000



10


2
Сопротивление изоляции в нормальных условиях, не менее, МОм 20
Соединитель (разъем) Cвободные концы, медь, сечением 0,55 мм2, длина – 125 мм
Схема подсоединения двухпроводная
Габаритные размеры, мм 46 × 23 × 5 71 × 34 × 5
Длина кабеля, мм 130
Масса, не более, г 8

ТП 018
