Узлы управления ЭПУУ-7, ЭПУУ-8ЗНОЛЭ-35
Заземляемые

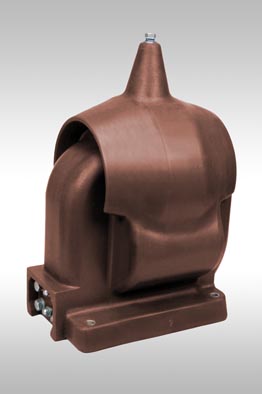

трансформаторы напряжения ЗНОЛЭ-35
ОГГ.671 242.017ТУ
Назначение
Трансформаторы предназначены для питания электрических измерительных приборов,
цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или
60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории
размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в качестве
встроенного элемента внутри комплектных распределительных устройств (КРУ).
Условия работы:
- температура окружающего воздуха - от минус 60°С до плюс 55°С для исполнения "УХЛ
2.1" и от минус 10°С до плюс 55°С для исполнения "Т 2.1";
- высота установки над уровнем моря не более 1000 м;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в
концентрациях, разрушающих металлы и изоляцию;
- рабочее положение - любое.
Трансформаторы не имеют собственной защиты от резонансных явлений и
коммутационных перенапряжений в сети.
Патентная защита
Патент на изобретение № 2193252.
Технические данные
|
Название параметра |
Норма |
|
| Класс напряжения, кВ |
35
|
27
|
| Наибольшее рабочее напряжение, кВ |
40,5
|
30
|
| Номинальное напряжение первичной обмотки, В |
35 000/√3
|
27500
|
| Номинальное напряжение основной вторичной обмотки, В |
100/√3
|
100
|
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3
|
127
|
|
Номинальная мощность основной
вторичной обмотки, В•А, в классах точности: 0,5 1,0 3,0 |
150
300 600 |
|
| Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В•А |
100/3
|
400
вне класса точности |
| Предельная мощность вне класса точности, В•А |
1000
|
|
| Схема и группа соединения обмоток |
1/1/1-0-0
|
|
| Номинальная частота, Гц |
50 или 60
|
|
|
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного грозового импульса срезанного |
95
190 220 |
80 170 200 |
| Масса, кг |
60
|
|
Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым
классом точности и номинальной мощностью, которые указываются в заказе.
Сделать заказ и запросить дополнительную информацию по ЗНОЛЭ-35 Вы можете здесь.
